首页产品中心内置天线 GPS圆极化有源陶瓷贴片天线

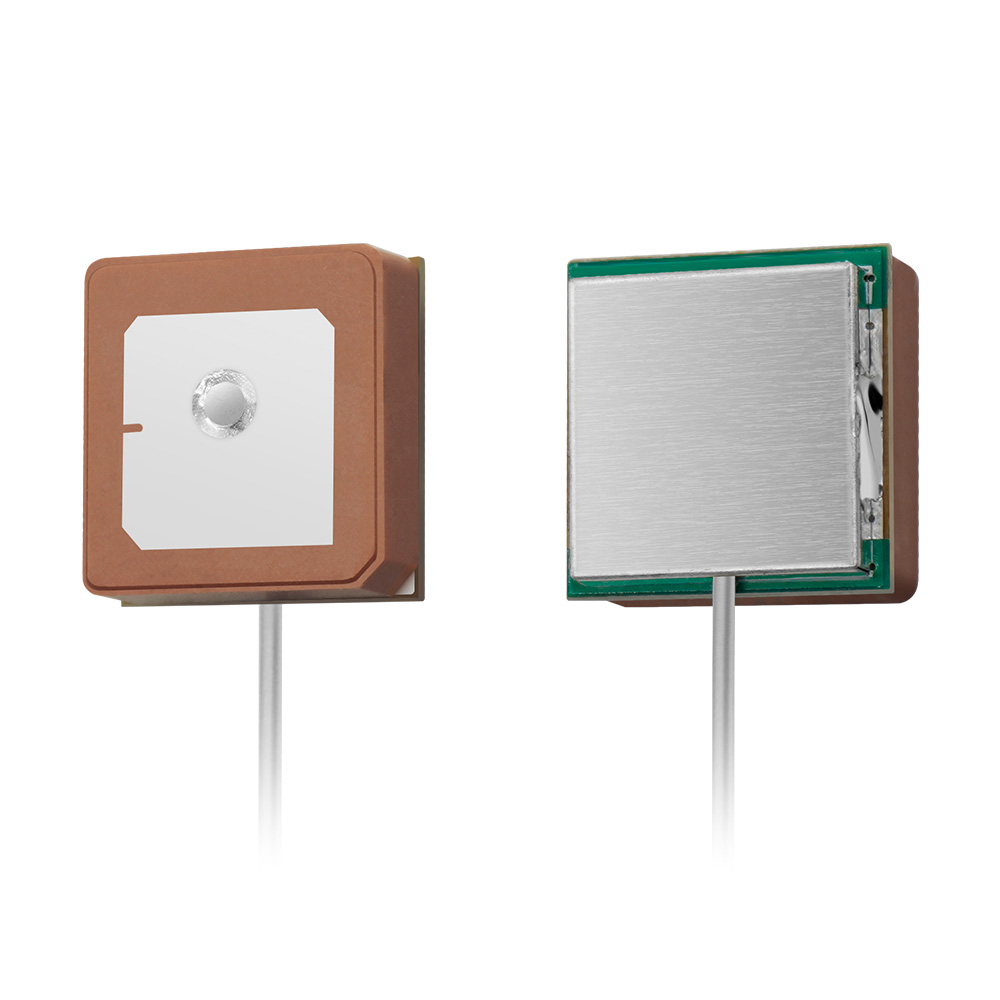

GPS圆极化有源陶瓷贴片天线

1550-1605MHz, 增益:31.34 dB, 18 x 18 x 4

内置天线

型号：AIGC020

料号：M04-0103720R0A

网络协议：GPS/BDS/GLONASS

安装方式：胶粘安装

频率类别：1561 ± 2 MHz/1575.42 ± 2 MHz/1602 ± 5 MHz

连接器类型 :IPEX 1

下载

报价

配套部件及工具

产品规格书

圆形极化有源GPS陶瓷贴片天线

active ceramic antenna

立即下载

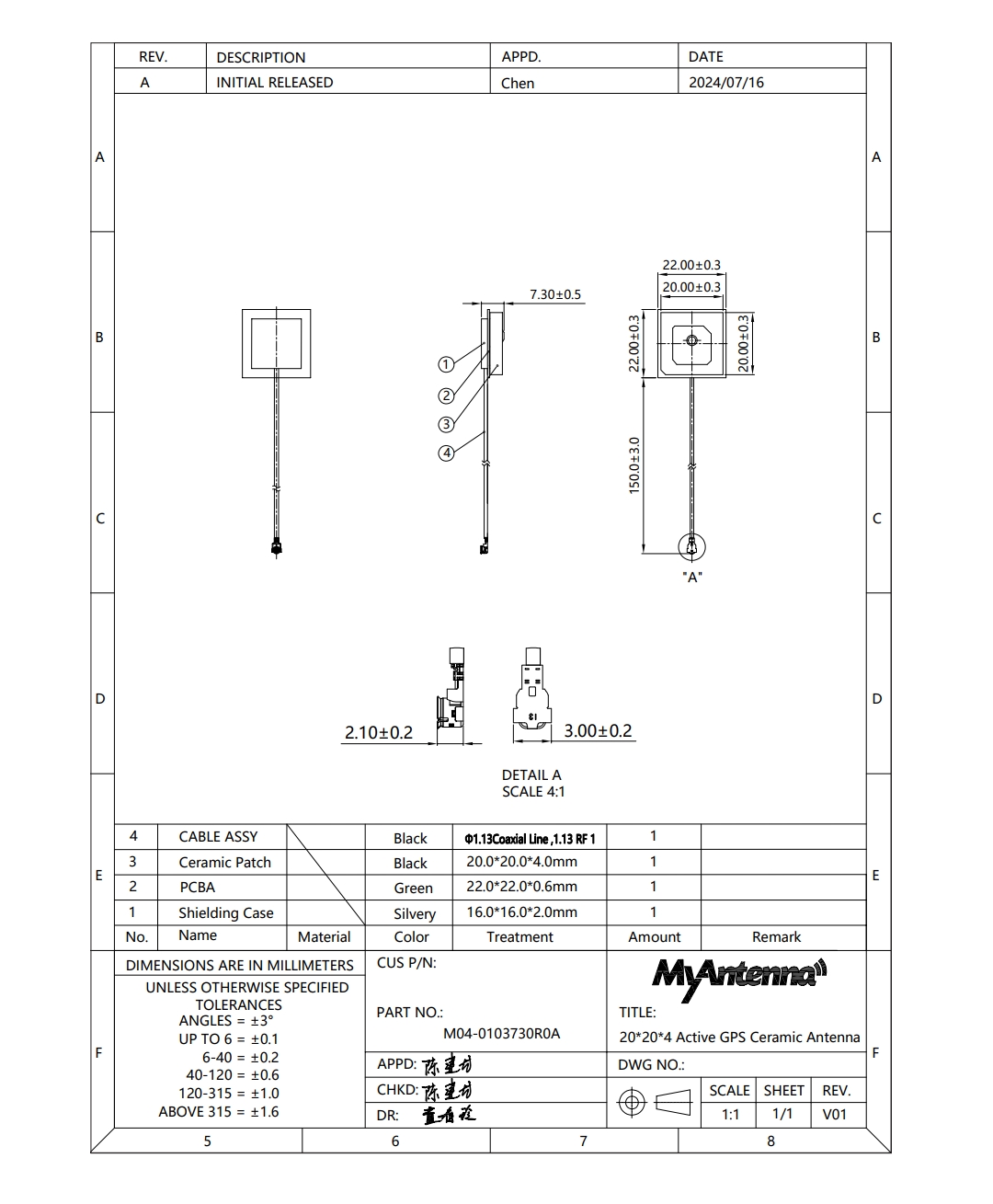

产品图纸

圆形极化有源GPS陶瓷贴片天线

active ceramic antenna drawing

立即下载
RoHS 测试报告

RoHS 测试报告

RoHS

立即查看
ISO9001认证

ISO9001认证

ISO9001

立即查看
IATF16949认证

IATF16949认证

IATF16949

立即查看

请查看产品文档，或联系我们以了解最新的机构审批信息。请注意：所有产品设计活动都应参照产品图纸。

网络协议

GPS
BDS
GLONASS
频率（MHz）

1561 ± 2 MHz
1575.42 ± 2 MHz
1602 ± 5 MHz
网络协议

[GNSS-GPS/BeiDou/GLONASS/GALILEO]
频率（MHz）

[L1/B1C + B1 + G1]

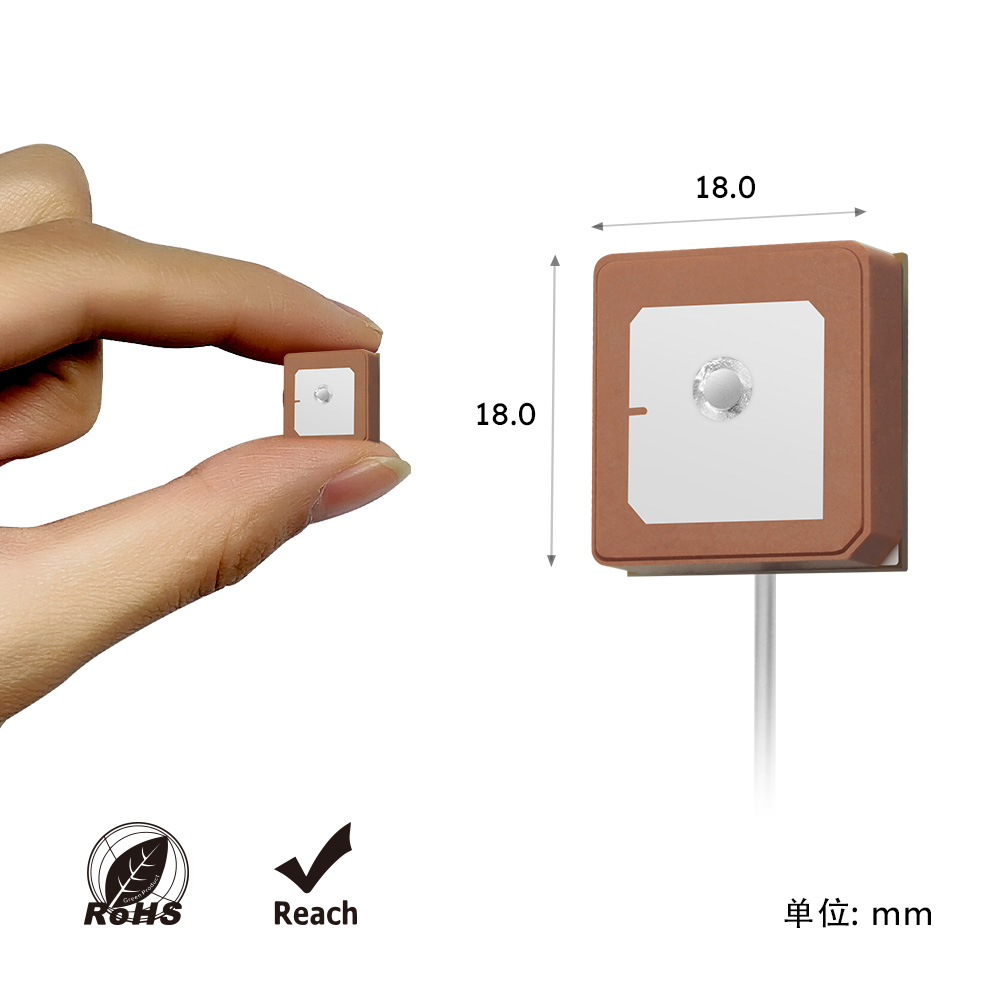

尺寸（mm）

[18 x 18 x 4]
材质

[陶瓷]
供电方式

[有源 3.3V（10mA-30mA）]
安装方式

[胶粘安装]
定制范围

[logo]|[外包装]|[电缆]|[连接器]|[频率]
馈电方式

[焊接]
极化方式

[右旋圆极化]
产品合规性

[RoHS]|[Reach]
重量(g)

[6]
最大效率(%)

[N/A]
驻波比

[＜1.5]
峰值增益(dBi)

[31.34dBi]
射频同轴连接器

[IPEX 1]
同轴电缆类型

[RG-1.13]
电缆长度（mm）

[150]
工作温度

[-40°C to +85°C]
阻抗

[50]
网络协议

[GPS]|[BDS]|[GLONASS]
频率（MHz）

[1550-1605]

欧盟 RoHS (2011/65/EU) 指令

符合且适用豁免
豁免：
6(c) - Pb-Alloy in Copper
卤素含量

低卤素 - 每种匀质材料的 Br、Cl、F、I < 900 ppm。也不含 BFR/CFR/PVC
焊接工艺能力

尚未进行焊接工艺可能性审核>

型号	描述	订购料号	备注

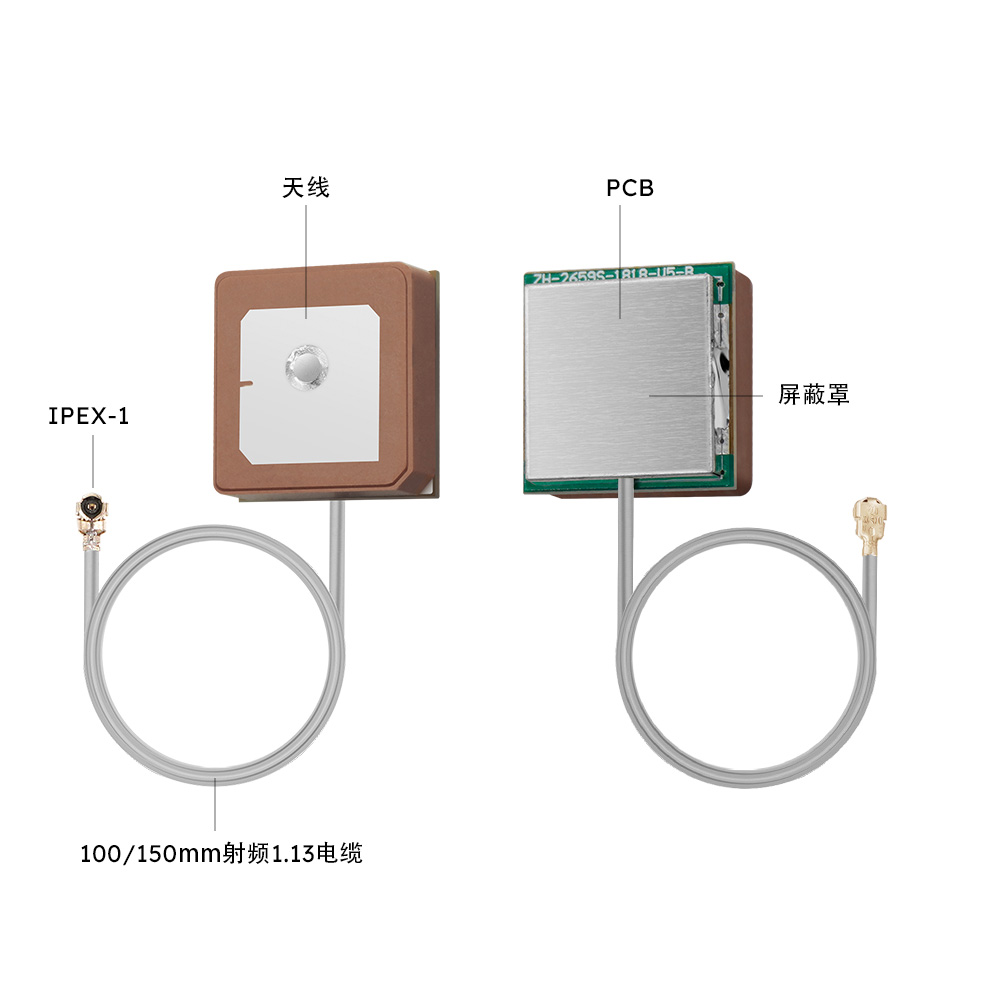

AIGC020	IPEX 1,150mm RF1.13电缆天线	M04-0103720R0A	支持定制
AIGC021	IPEX 1,100mmRF1.13电缆天线	M04-0103740R0A	支持定制
