首页产品中心内置天线蓝色 2.4GHz SMD贴片天线 - 蓝牙/WiFi/ZigBee三模一体

蓝色 2.4GHz SMD贴片天线 - 蓝牙/WiFi/ZigBee三模一体

2400-2500MHz, 增益：1.28dBi, 3.1×1.6×0.6mm,效率：49.84%

内置天线

型号：ADWH005

料号：M01-X100030R0A

网络协议：2.4G Bluetooth，WIFI，ZigBee

安装方式：SMT/SMD

频率类别：2400-2500 MHz

连接器类型 :N/A

下载

报价

配套部件及工具

产品规格书

2.4GHz SMD贴片天线 - 蓝牙/WiFi/ZigBee三模一体

2.4G 蓝牙/WiFi/ZigBee Patch Antenna Specification

立即下载

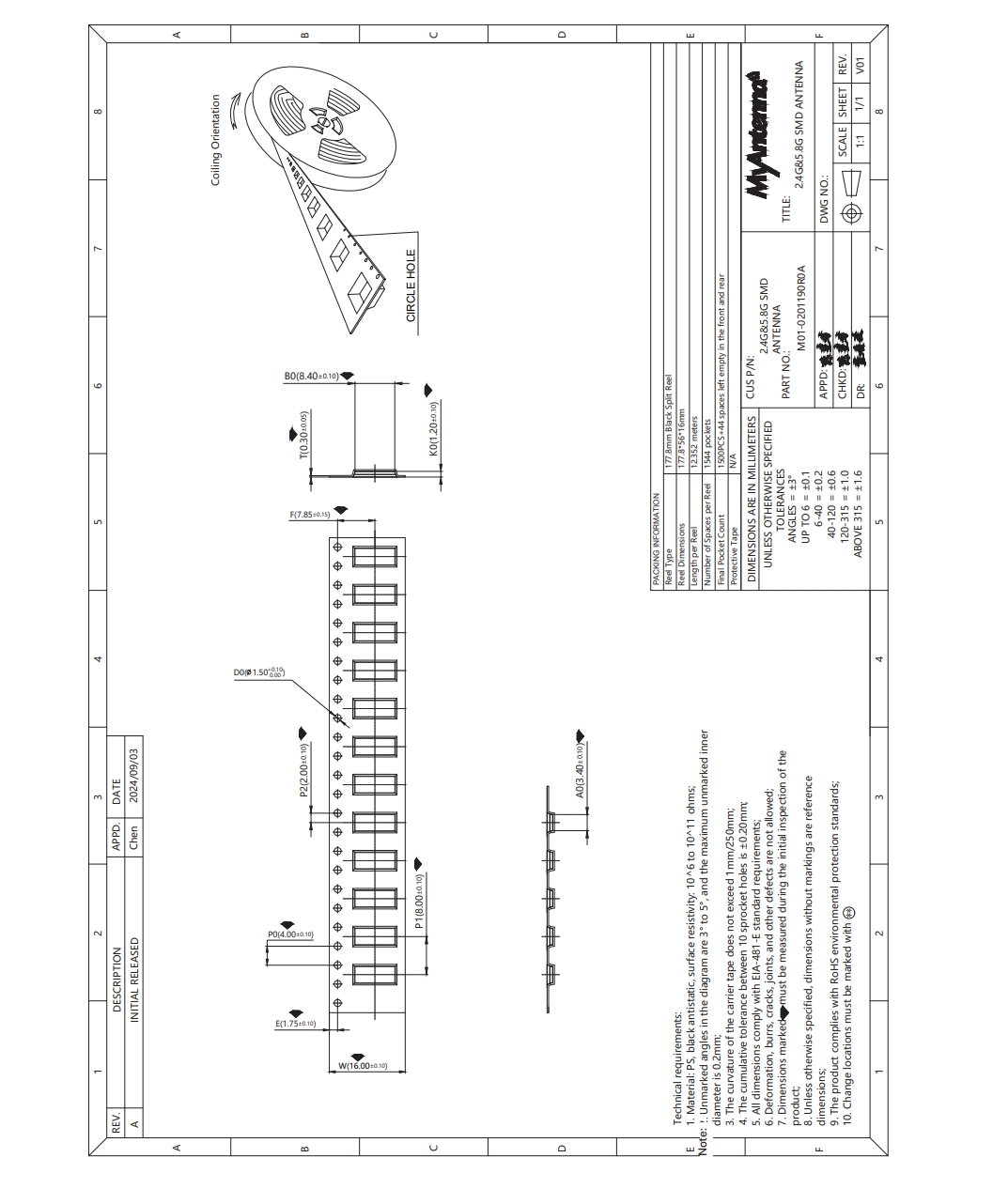

产品图纸

2.4GHz SMD贴片天线 - 蓝牙/WiFi/ZigBee三模一体

2.4G 蓝牙/WiFi/ZigBee Patch Antenna product drawing

立即下载
RoHS 测试报告

RoHS 测试报告

RoHS 测试报告

立即查看
ISO9001认证

ISO9001认证

ISO9001

立即查看
IATF16949认证

IATF16949认证

IATF16949

立即查看

请查看产品文档，或联系我们以了解最新的机构审批信息。请注意：所有产品设计活动都应参照产品图纸。

网络协议

2.4G Bluetooth
WIFI
ZigBee
频率（MHz）

2400-2500MHz
网络协议

[WIFI/Bluetooth/Zigbee/WIFI7/AOA/ISM]
频率（MHz）

[2.4GHz / 5GHz / 6GHz]
尺寸（mm）

[3.1x1.6x0.6]
材质

[HPM]
供电方式

[无源]
安装方式

[SMD]
定制范围

[logo]|[外包装]|[尺寸]
馈电方式

[SMD]
极化方式

[线性的]
产品合规性

[RoHS]
重量(g)

[N/A]
最大效率(%)

[49.84%]
驻波比

[＜2.5]
峰值增益(dBi)

[1.28dBi]
射频同轴连接器

[N/A]
同轴电缆类型

[N/A]
电缆长度（mm）

[N/A]
工作温度

[-40°C to +85°C]
阻抗

[50]
网络协议

[Zigbee]|[2.4G & 5GWIFI]
频率（MHz）

[2400-2500]

欧盟 RoHS (2011/65/EU) 指令

符合且适用豁免
豁免：
6(c) - Pb-Alloy in Copper
卤素含量

低卤素 - 每种匀质材料的 Br、Cl、F、I < 900 ppm。也不含 BFR/CFR/PVC
焊接工艺能力

尚未进行焊接工艺可能性审核>

型号	描述	订购料号	备注
ADWH005	SMD贴片天线 - 蓝牙/WiFi/ZigBee三模一体	M01-X100030R0A	支持频率定制

典型应用场景

物联网设备：智能家居传感器、无线模块

便携设备：蓝牙耳机、智能手表、医疗穿戴设备

网络设备：WiFi模块、ZigBee网关

工业应用：资产追踪标签、POS系统

汽车电子：V2X通信模块

专业定制服务
ABOOSTY凭借在射频天线领域十余年的深耕，为每位客户提供从标准产品到深度定制的完整解决方案。

可提供从Layout指导→3D仿真→实物调试的一站式服务，我们的工程研发团队将全程为您提供技术支持，确保天线与您的产品完美契合。
