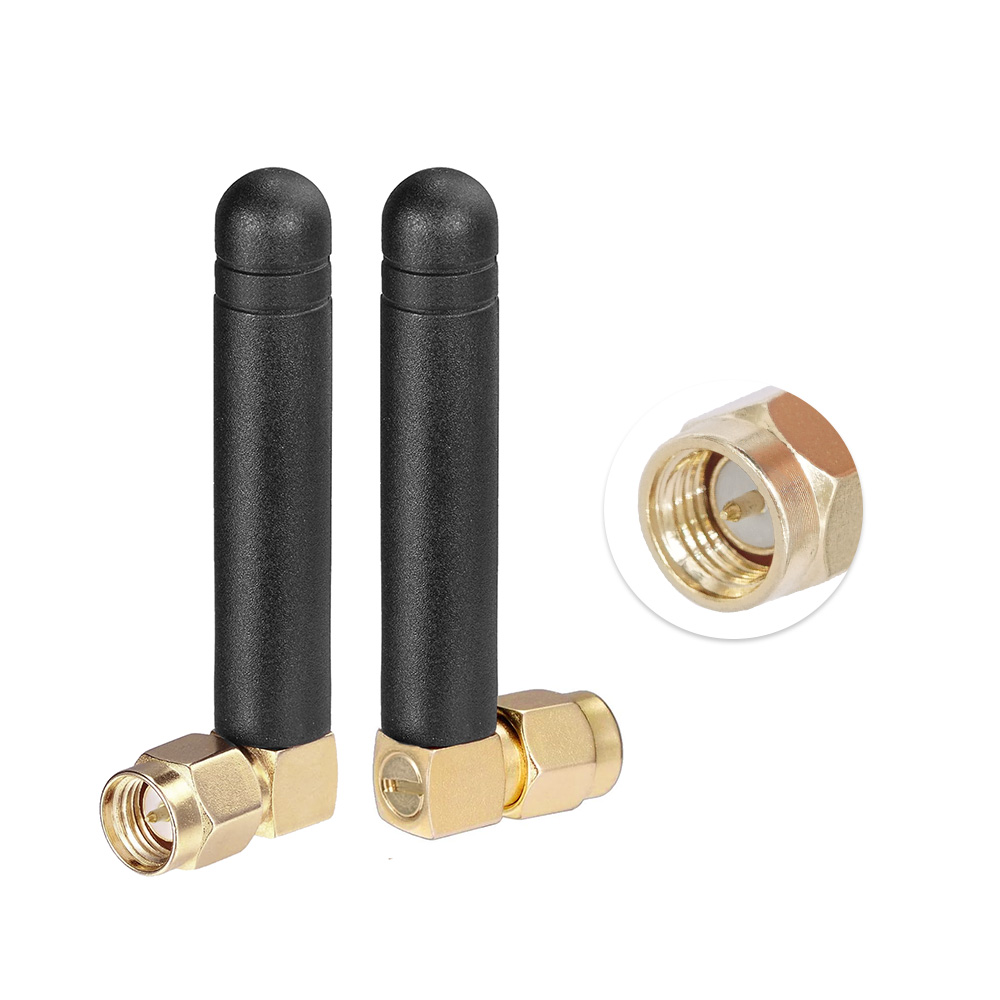

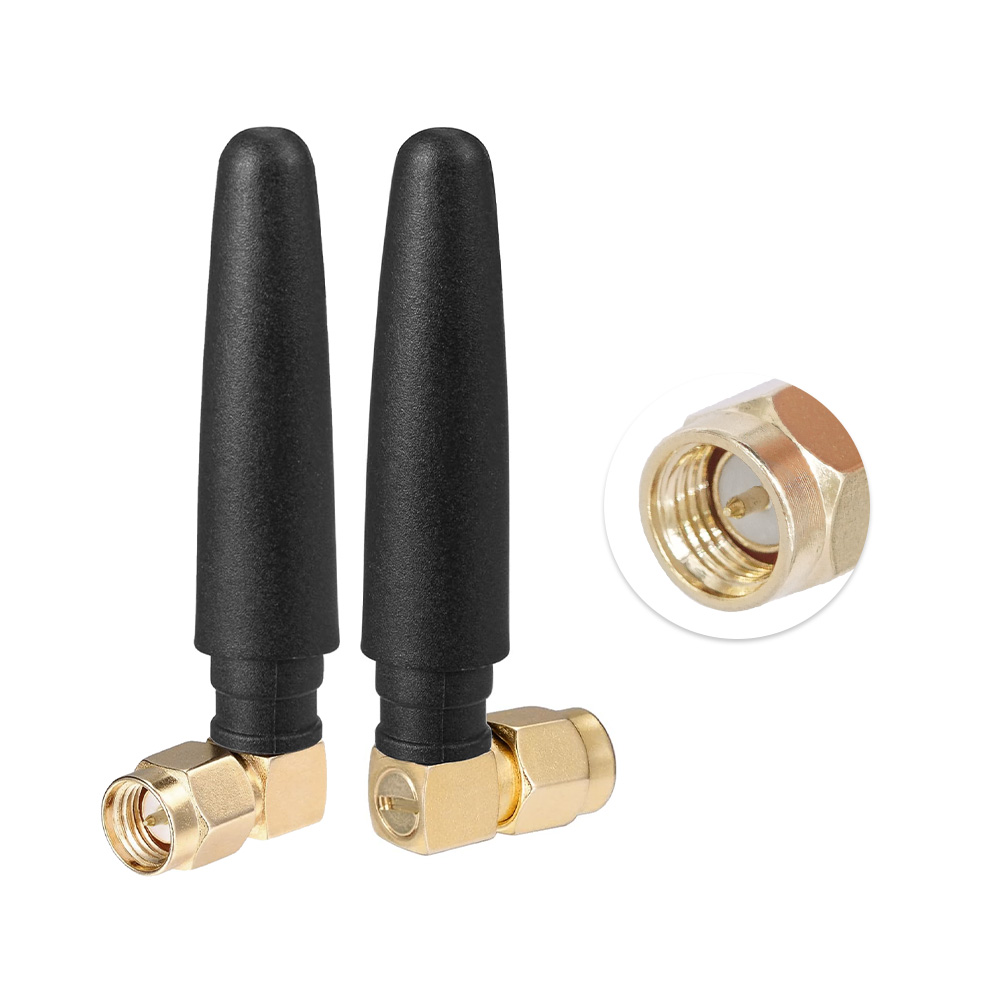

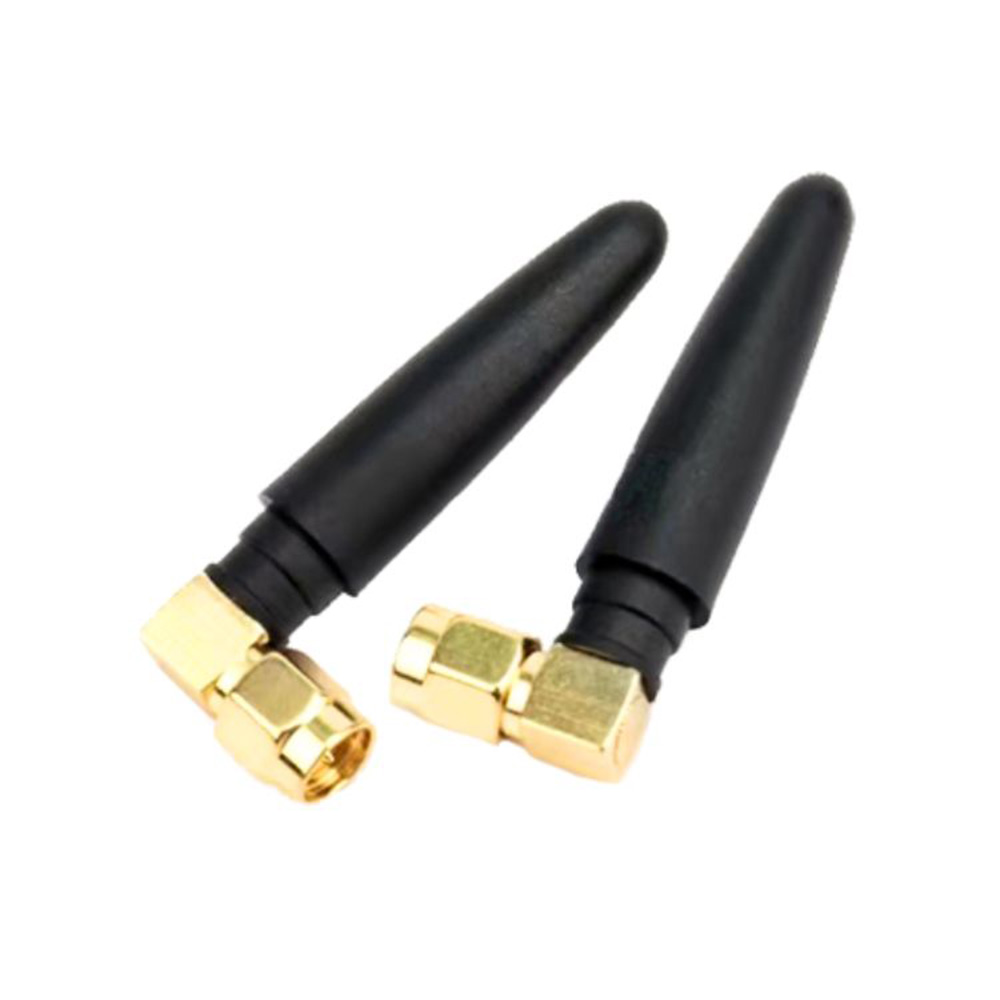

4G小辣椒单极子天线

2400-2500MHz, 增益：3.08dBi, 全向,47.6*17.2*8.2mm,效率：62%,IP54

External

Model：AECW003

PN：M02-0500110R0A

网络协议：2.4G WIFI, Bluetooth, Zigbee

安装方式：直接安装

频率类别：2400-2500MHz

连接器类型 :SMA公头

Download

Quote

Related Parts and Tools

产品规格书

4G小辣椒单极子天线

4G Paddle Monopole Antenna

立即下载
产品尺寸图

4G小辣椒单极子天线

4G Paddle Monopole Antenna

立即下载
RoHS测试报告

RoHS测试报告

RoHS

立即查看
ISO9001认证

ISO9001认证

ISO9001

立即查看
IATF16949认证

IATF16949认证

IATF16949

立即查看

Please review the product documentation or contact us for the latest agency approval information. Please note: All product design activities should refer to the product drawings.

Technology Type

[2.4G WIFI]|[Bluetooth]|[Zigbee]
Freq.(MHz)

[2400-2500]
Mechanical Style

[鞭状]|[棒状]
Mounting style

[直接安装]
Antenna Type

[单极子]
Termination Style

[连接器]

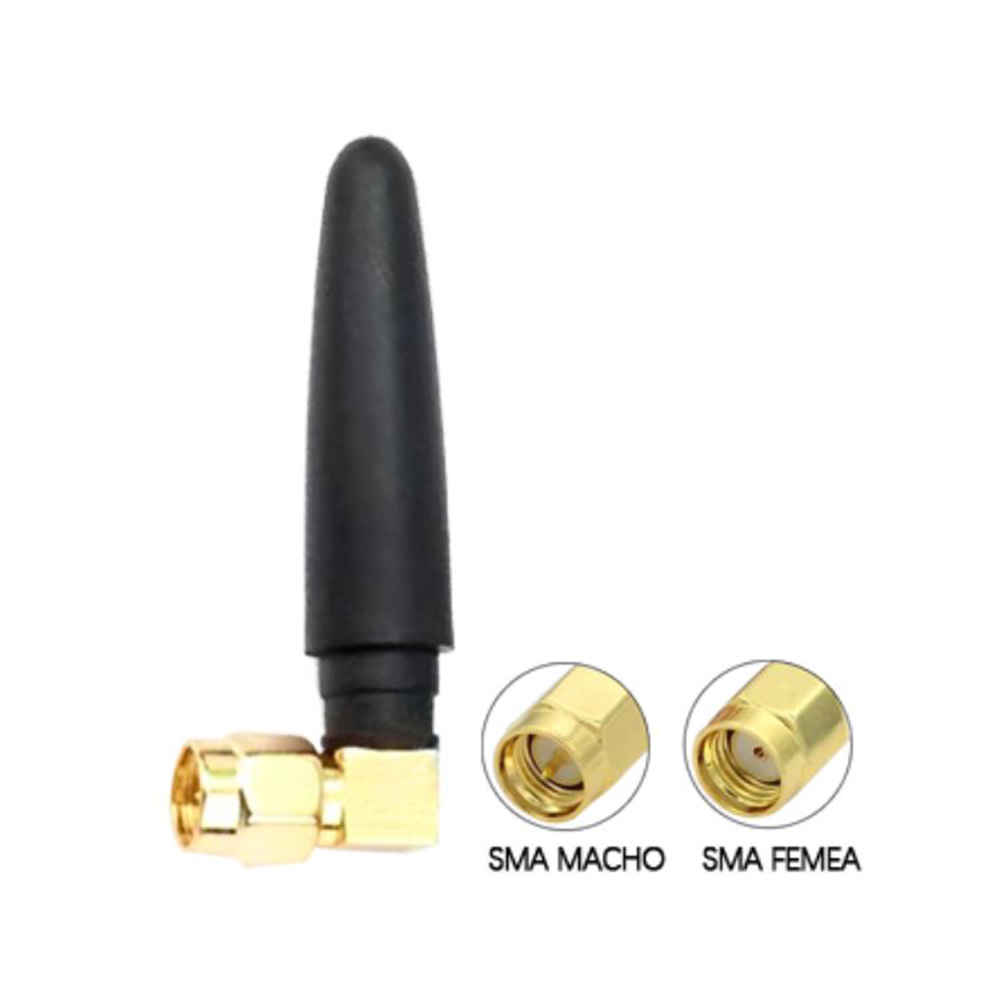

Antenna Connector Type

[SMA公头]
Connector Style

[直角]
Ingress/lmpact

[N/A]
Certificates Acquired

[3.08dBi]
Polarity

[线性的]
VSWR

[3.0:1]

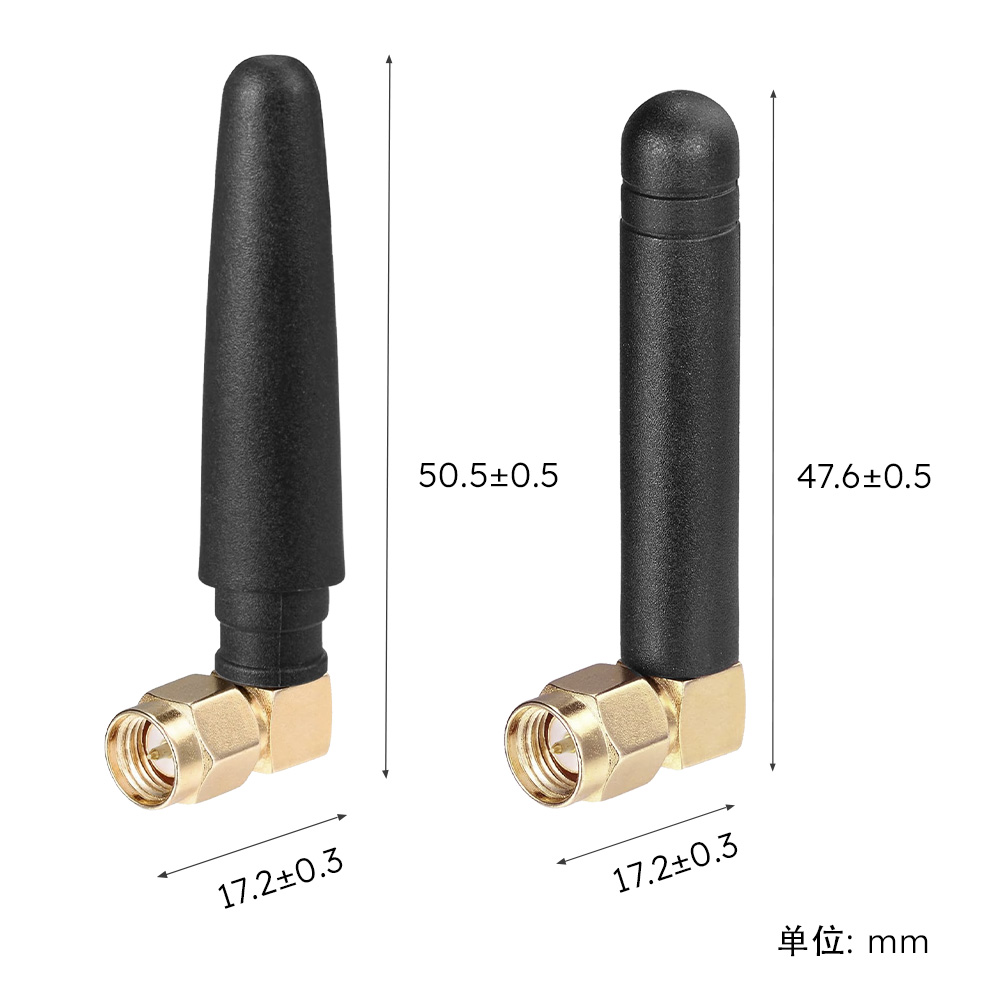

Size

[50.5 x 17.2 x 10.4]
Weight (g)

[-]
Cable type

[N/A]
电缆长度（mm）

[N/A]
最大效率(%)

[62.15]
阻抗

[50]
工作温度

[-40°C to +85°C]
产品合规性

[RoHS]
定制范围

[连接器]

欧盟 RoHS (2011/65/EU) 指令

符合且适用豁免
豁免：
6(c) - Pb-Alloy in Copper
卤素含量

低卤素 - 每种匀质材料的 Br、Cl、F、I < 900 ppm。也不含 BFR/CFR/PVC
焊接工艺能力

尚未进行焊接工艺可能性审核>
符合性声明

符合性声明 pdf
