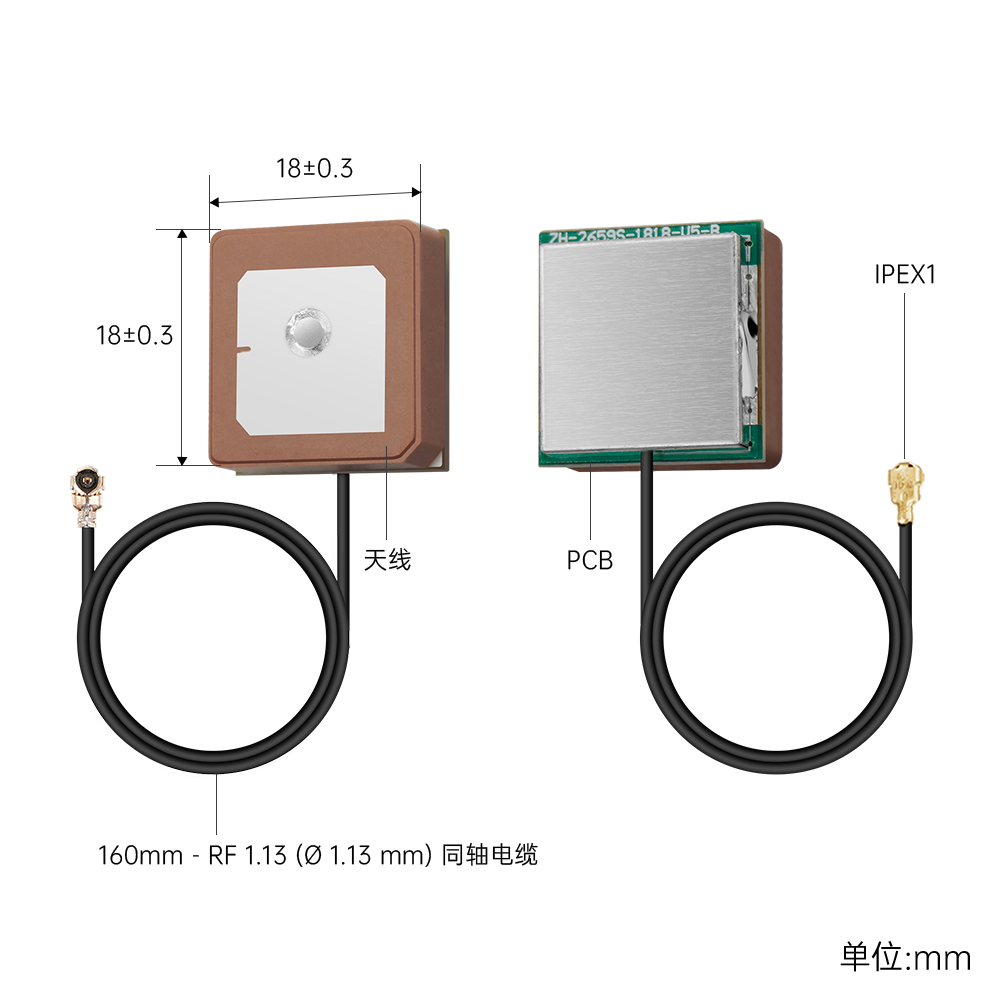

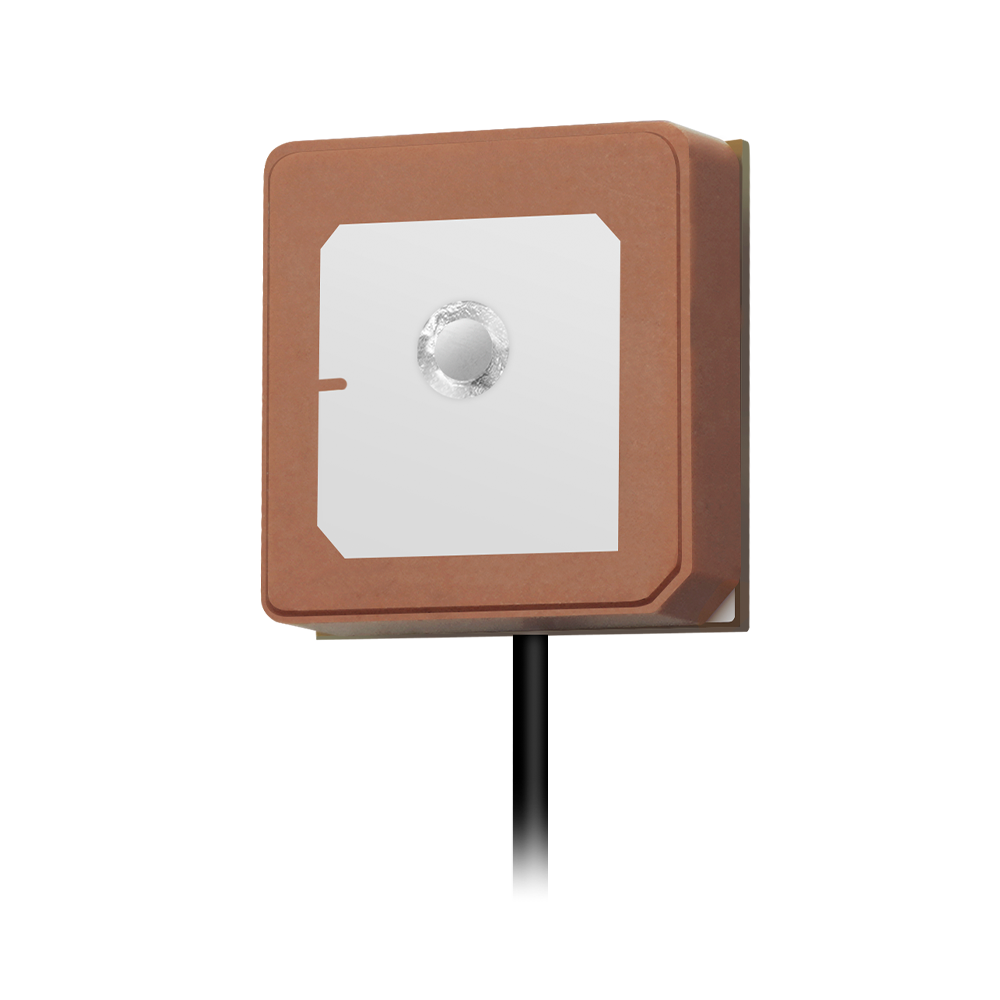

定向 GPS有源陶瓷贴片天线 18x18x7.3mm

频率：1550-1580MHz,增益:-0.55dBi，效率：51.25%，IPEX 1, RF 1.13

内置天线

型号：AIGC055

料号：M01-0300280R0A

网络协议：BeiDou/Galileo/GPS/QZSS/SBAS

安装方式：嵌入式/粘合剂

频率类别：1561MHz / 1575.42MHz

连接器类型 :IPEX 1

下载

报价

配套部件及工具

产品规格书

有源GPS陶瓷贴片天线PDF

Active GPS ceramic patch antenna

立即下载
产品图纸

有源GPS陶瓷贴片天线图纸

Active GPS Ceramic Patch Antenna Drawing

立即下载
RoHS 测试报告

RoHS 测试报告

RoHS

立即查看
ISO9001认证

ISO9001认证

ISO9001

立即查看
IATF16949认证

IATF16949认证

IATF16949

立即查看

请查看产品文档，或联系我们以了解最新的机构审批信息。请注意：所有产品设计活动都应参照产品图纸。

网络协议

BeiDou
Galileo
GPS
QZSS
SBAS
频率（MHz）

1550-1580 MHz
网络协议

[GNSS-GPS/BeiDou/GLONASS/GALILEO]
频率（MHz）

[L1/B1C + B1]
尺寸（mm）

[18x18x7.3]
材质

[陶瓷]
供电方式

[有源 3.3V（10mA-30mA）]
安装方式

[胶粘安装]
定制范围

[logo]|[外包装]|[电缆]|[连接器]|[频率]
馈电方式

[焊接]
极化方式

[右旋圆极化]

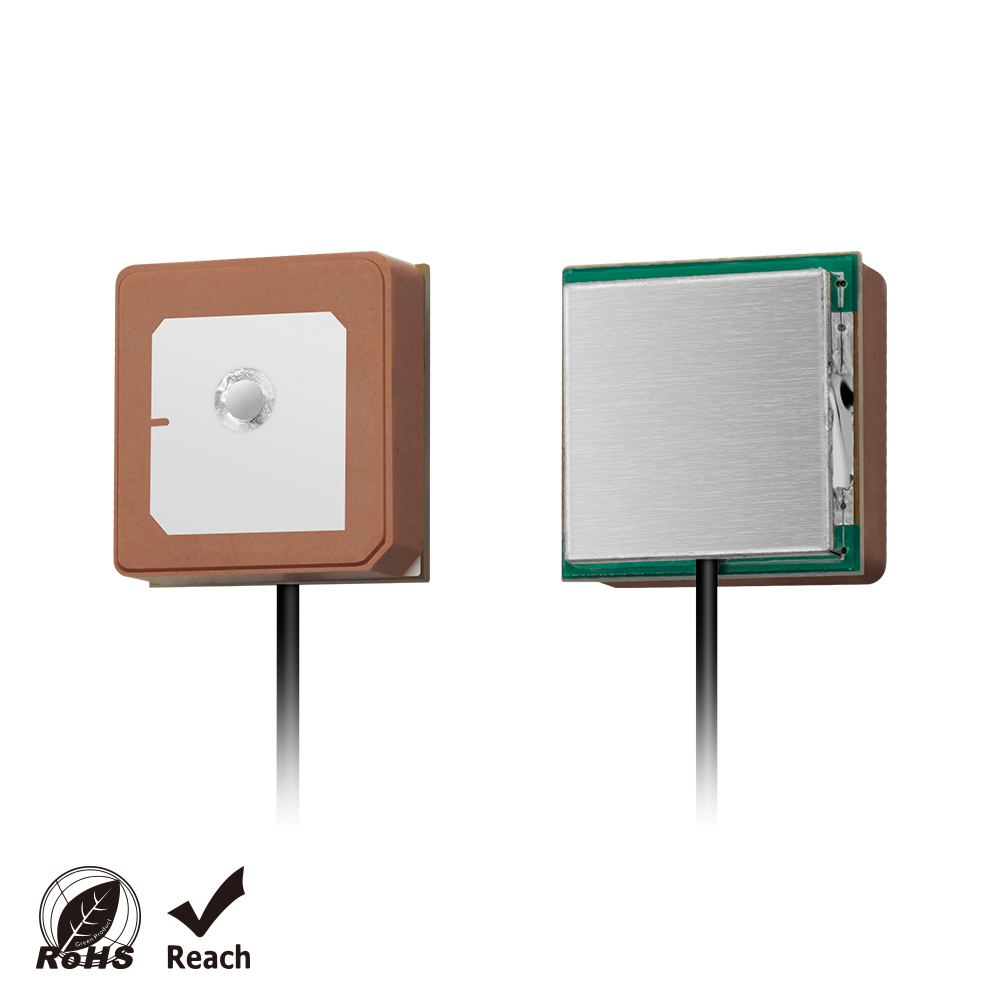

产品合规性

[RoHS]|[Reach]
重量(g)

[5.8]
最大效率(%)

[51.25%]
驻波比

[＜1.8]
峰值增益(dBi)

[-0.55dBi]
射频同轴连接器

[IPEX 1]
同轴电缆类型

[RG-1.13]
电缆长度（mm）

[160]
工作温度

[-40°C to +85°C]
阻抗

[50]
网络协议

[GNSS]|[GPS]|[GLONASS]
频率（MHz）

[1550-1610]

- 欧盟 RoHS (2011/65/EU) 指令

  符合且适用豁免
  豁免：
  6(c) - Pb-Alloy in Copper
- 卤素含量

  低卤素 - 每种匀质材料的 Br、Cl、F、I < 900 ppm。也不含 BFR/CFR/PVC
- 焊接工艺能力

  尚未进行焊接工艺可能性审核>

型号	描述	订购料号	备注
AIGC055	GPS有源贴片天线 IPEX 1, RF 1.13电缆	M01-0300280R0A	支持定制

AIGC055 是一款专为高精度定位设备设计的定向 GPS 有源陶瓷贴片天线，具备优异的圆极化性能和稳定的信号接收能力，广泛应用于各类手持设备、物联网终端、车辆追踪、精准农业等领域。

产品特点

小型化设计：尺寸仅为 18×18×4mm，适合嵌入式安装，节省设备空间。

多系统兼容：支持 GPS L1、北斗 B1、伽利略 E1 等多个导航系统频段。

高接收效率：被动增益达 -0.55dBi，效率高达 51.25%，信号捕捉能力强。

低噪声放大：内置 LNA，增益达 17–19dB，噪声系数低于 1.8dB，提升信号质量。

宽温工作：适应 -40°C 至 +85°C 的严苛环境，适用于户外及工业场景。

符合环保标准：通过 RoHS 与 REACH 认证，绿色环保。

专业定制服务

ABOOSTY凭借在射频天线领域十余年的深耕，为每位客户提供从标准产品到深度定制的完整解决方案。

可提供从Layout指导→3D仿真→实物调试的一站式服务，我们的工程研发团队将全程为您提供技术支持，确保天线与您的产品完美契合。
